PolskaPress-N-Lok™-Stifte

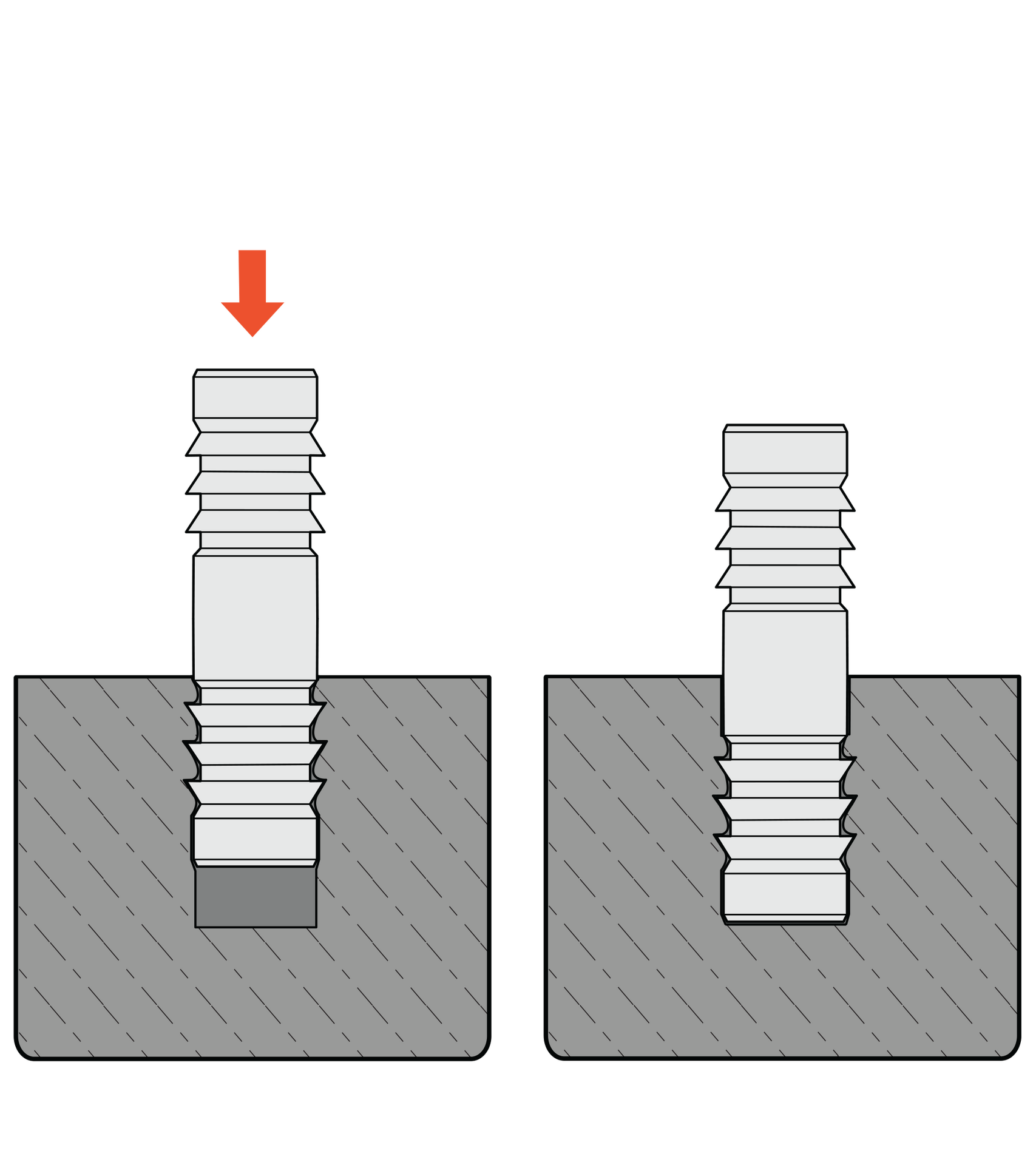

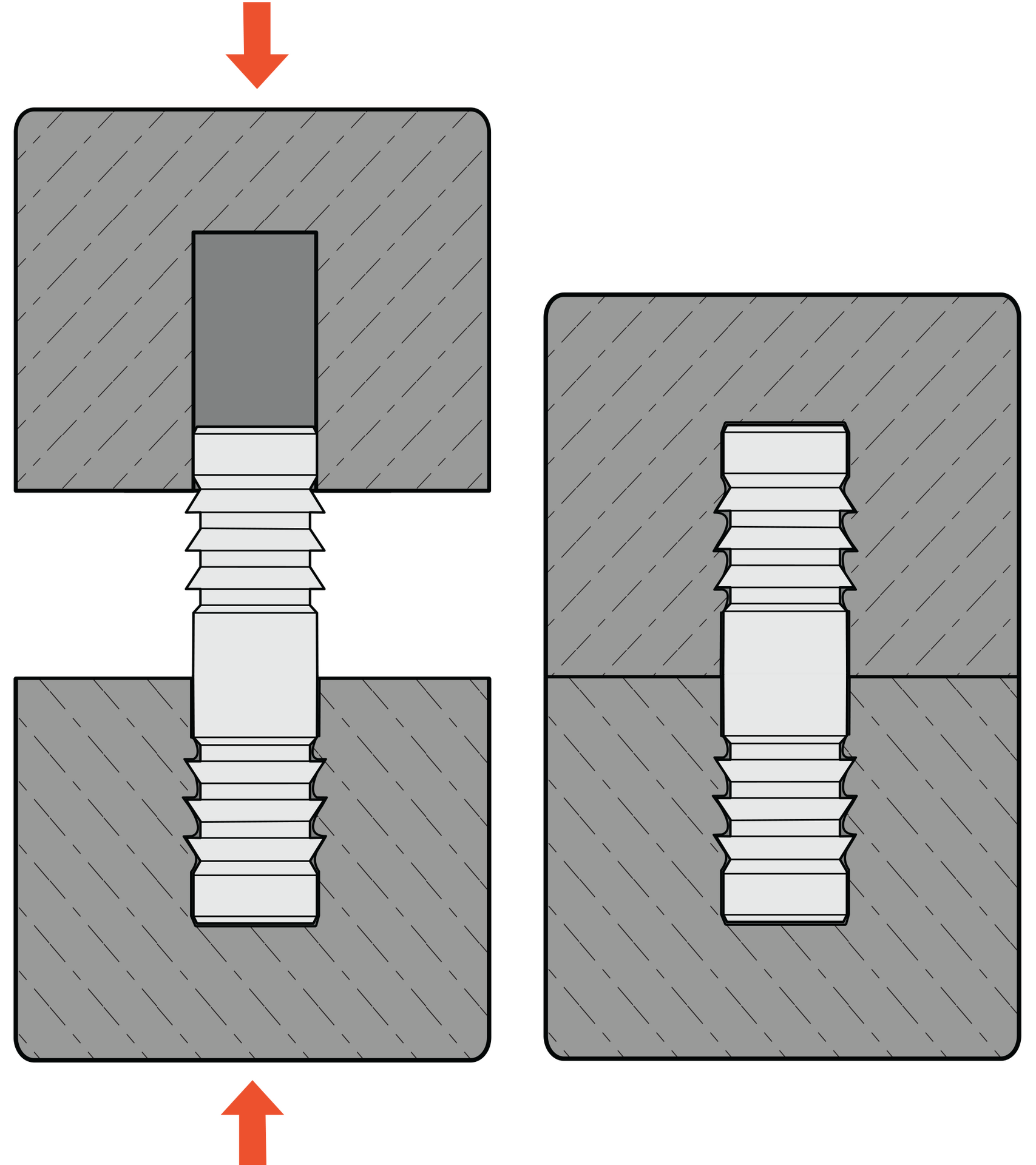

SPIROL‘s Press-N-Lok™ Stifte sind für die unlösbare Verbindung zweier Kunststoffkomponenten ausgelegt. Die Stifte besitzen an beiden Enden gegenläufige, erhabene Widerhaken, die entgegen der Fügerichtung angewinkelt sind. Beim Einpressen des Stiftes fließt der Kunststoff in die Freiräume um die Widerhaken zurück. Dies bewirkt einen maximalen axialen Auszugswiderstand und gewährleistet eine sichere, manipulationsgeschützte Baugruppe.
Vorteilen der Press-N-Lok™-Stifte gehören:
- Dauerhaft / manipulationssicher
- Einfache und saubere Installation
- Leicht und bleifrei
- Korrosionsbeständig
- Schnellere Montage und geringere Kosten für die Montageausrüstung im Vergleich zu Schrauben und Klebstoffen
- Nicht sichtbar in der fertig montierten Komponente
SPIROL Press-N-Lok™ Stifte werden aus leichtem, bleifreiem und korrosionsbeständigem Aluminium hergestellt und sind in Durchmessern von 2 mm bis 4 mm erhältlich.
Kostenlose anwendungstechnische Beratung: Die SPIROL-Anwendungsingenieure ermitteln gemeinsam mit Ihnen Ihre Montageanforderungen und empfehlen die optimale Verbindungslösung für Ihr Projekt.
Standardangebot
STANDARD WERKSTOFF
A - Aluminium
STANDARD OBERFLÄCHE
K - Blank, ungeölt
ABMESSUNGEN – METRISCH
| SPIROL Teile-Nr. |  2D/3D |
Nenndurch-messer |
Stiftlänge "L" |
Zentrierdurchmesser |
Durchmesser Widerhaken |
Widerhaken (pro Seite) |
Fasenlänge "C" | Empfohlener Bohrungsdurchmesser |
|||
| Min. | Max. | Min. | Max. | Min. | Min. | Max. | |||||
| 282672 |  |
2 | 8 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 288078 | |
2 | 12 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 282673 | |
2 | 16 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 282674 | |
3 | 12 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 288320 | |
3 | 18 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 282675 | |
3 | 24 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 282676 | |
4 | 16 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
| 288322 | |
4 | 24 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
| 282677 | |
4 | 32 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
• Andere Längen auf Anfrage
• Auf Bestellung auch in Nickel-Edelstahl erhältlich
Beschreibung von erfolgreichen Anwendungsbeispielen
Haltestift im Kunststoff-Ladegriff für Elektrofahrzeuge
HERAUSFORDERUNG DES KUNDEN
Ein Hersteller von Ladegriffen für Elektrofahrzeuge hatte bei der Montage hohe Ausschussraten zu verzeichnen, da die Schrauben den Kunststoff-Ladegriff beschädigten. Der Hersteller wollte die Schrauben durch dauerhafte, manipulationssichere Verbindungselemente ersetzen, die auch eine schlanke Fertigung unterstützen.
SPIROL LÖSUNG
- SPIROL's technische Abteilung empfahl, die Schrauben durch Press-N-Lok™ Stifte zu ersetzen, die speziell als Haltestifte für Kunststoffgehäuse entwickelt wurden.
- Press-N-Lok™ Stifte haben Widerhaken, die einen hohen Halt in Kunststoffen bieten. Wenn die Stifte in den Kunststoff gedrückt werden, verdrängen die Widerhaken das Kunststoffmaterial. Nach der Installation füllt sich der Kunststoff hinter den Widerhaken und die Stifte werden in ihrer Position fixiert.
- Die Montagezeit für die Press-N-Lok™ Stifte war viel schneller und die Kosten für die Montagausrüstung waren niedriger im Vergleich zu den vorher verwendeten Schrauben.
- Die Press-N-Lok™ Stifte von SPIROL vereinfachten den Montageprozess und eliminierten den Ausschuss, der bei der Installation der Schrauben entsteht.
Haben Sie ein Fertigungsproblem, das Sie nicht lösen können? Unsere technischen Experten lieben die Herausforderung. Effiziente Lösungen für Ihre Anforderungen an die Anwendung zu empfehlen, ist unsere Stärke. Rufen Sie uns an oder füllen Sie das untenstehende Formular aus, um mit uns Kontakt aufzunehmen !
