Messtechniken zur Prüfung von Kosmetik-Spiralspannstiften der Serie 550 für Kosmetiketuis

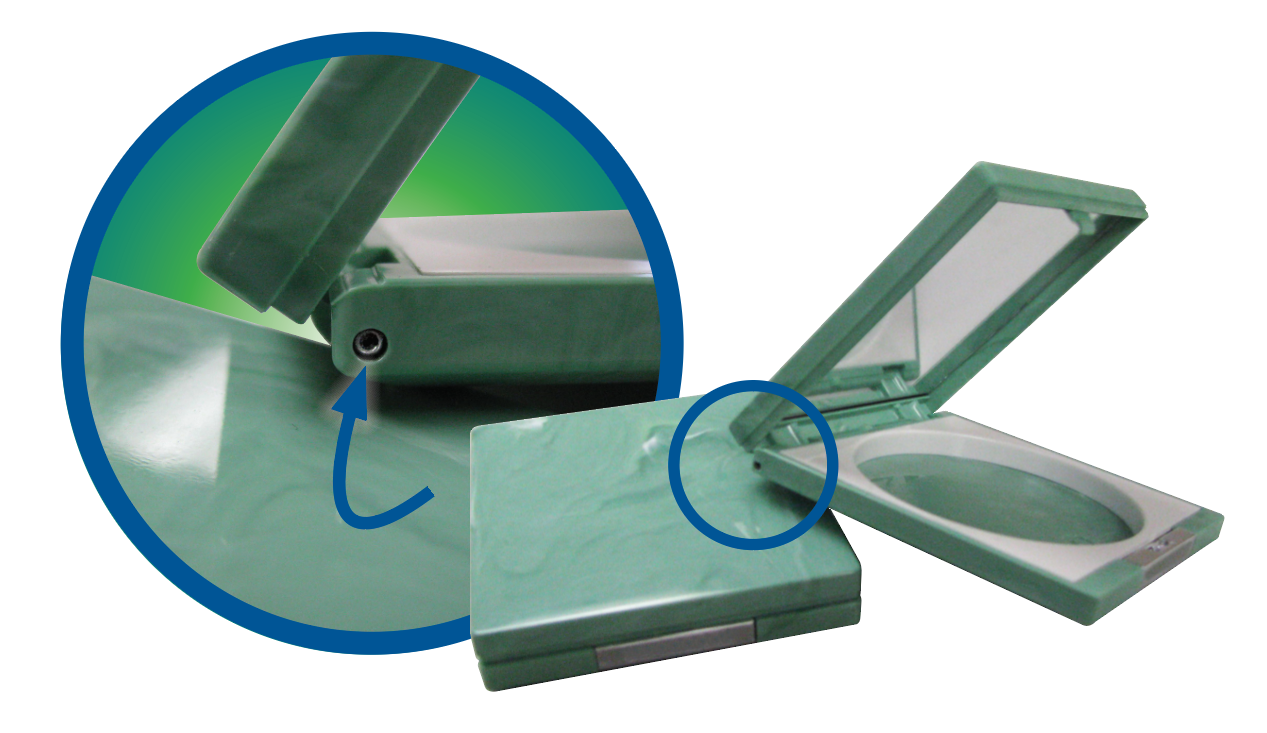

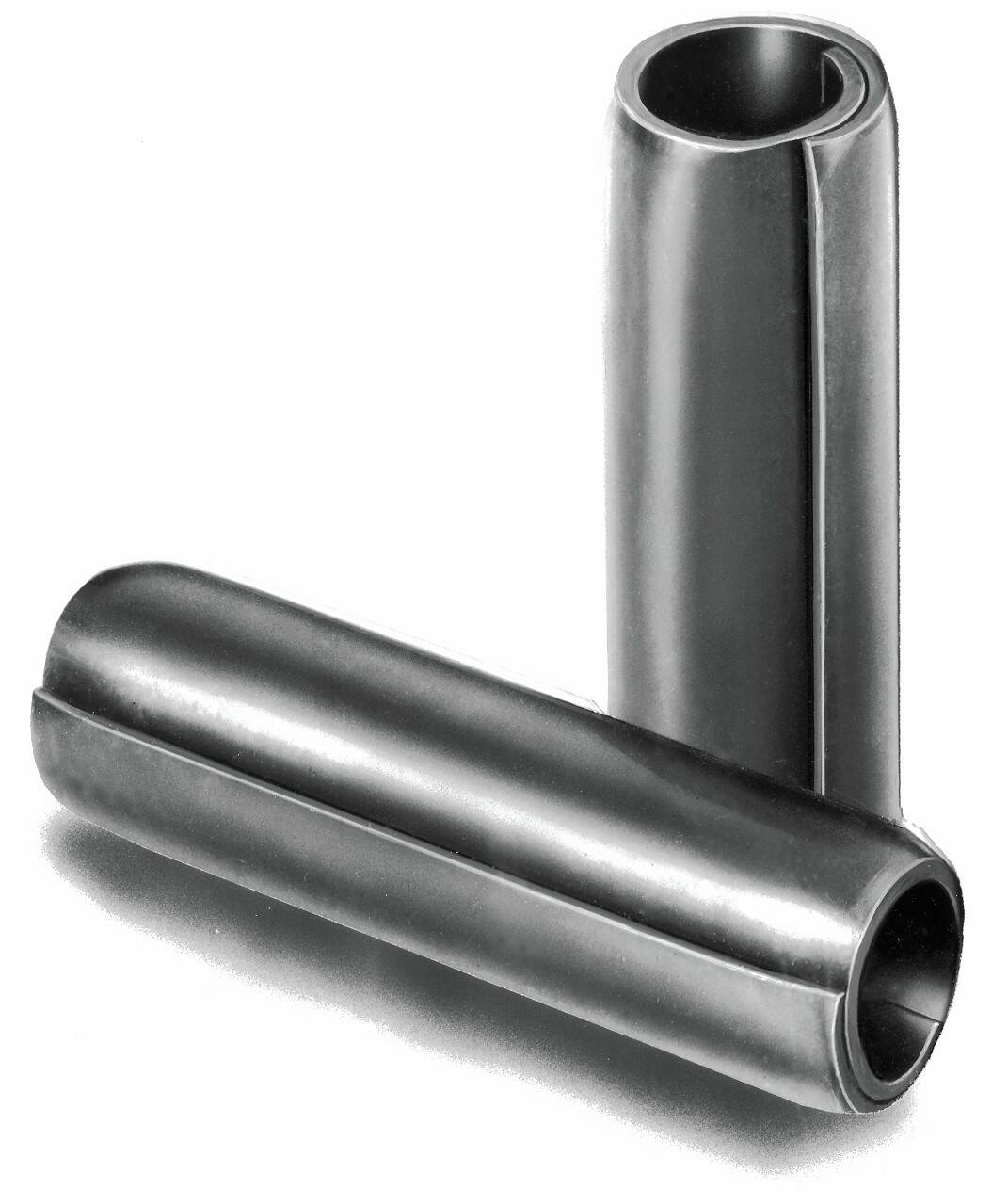

SPIROL® Kosmetik-Spiralspannstifte der Serie 550 wurden speziell für den Einsatz als Scharnierstifte in Kosmetiketuis entwickelt. Die auslaufende Windung dieses extra leichten Spiralspannstifts ist “eingebettet “ oder eingerollt um sicherzustellen, dass der Stift seine runde Form behält. Zusätzlich ist die auslaufende Windung mit einer Fase versehen, um einen fließenden Übergang in den keilförmigen Bereich “Komma” zu erreichen (siehe Abbildung 1). Ein Hauptmerkmal des Spiralspannstifts ist, dass der Durchmesser an der auslaufenden Windung gleich oder kleiner ist, als der daran angrenzende Durchmesser. Dadurch wird verhindert, dass die Kante der auslaufenden Windung nicht mit dem Innendurchmesser der Bohrungswand in Kontakt kommt und beim Einführen kein Material abgetragen wird. Nach der Montage sorgt die 1,5-fache Wicklung dafür, dass der KosmetikSpiralspannstift eine ausreichende Radialkraft aufweist, um das gewünschte langfristige Schwenkmoment zu erreichen und gleichzeitig den Kunststoff nicht zu beschädigen. Wenn man bedenkt, dass der Spiralspannstift eine funktionsfähige Feder ist, wird er Stöße und Schwingungen absorbieren und den Kunststoff vor übermäßiger Kraft abschirmen, die die Bohrung aufweiten könnte. Das Ergebnis ist eine außergewöhnliche Performance unter Beibehaltung der gewünschten Sitzfestigkeit und Funktion während der gesamten Lebensdauer des Produkts. Diese Faktoren machen den SPIROL® KosmetikSpiralspannstift der Serie 550 zu einem idealen Scharnierstift für Kosmetiketuis.

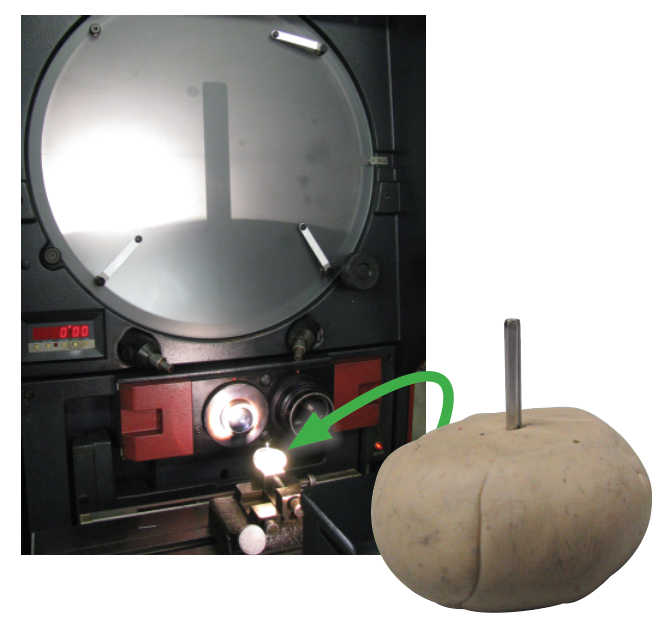

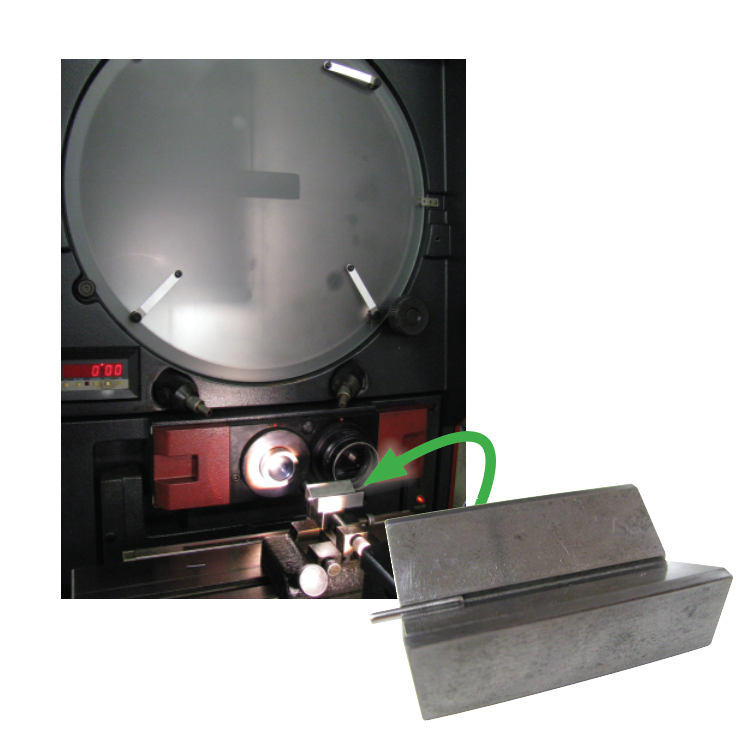

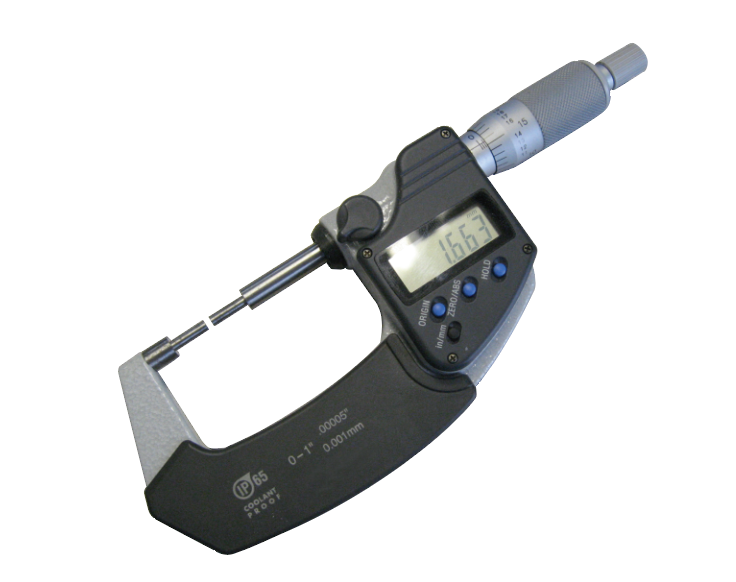

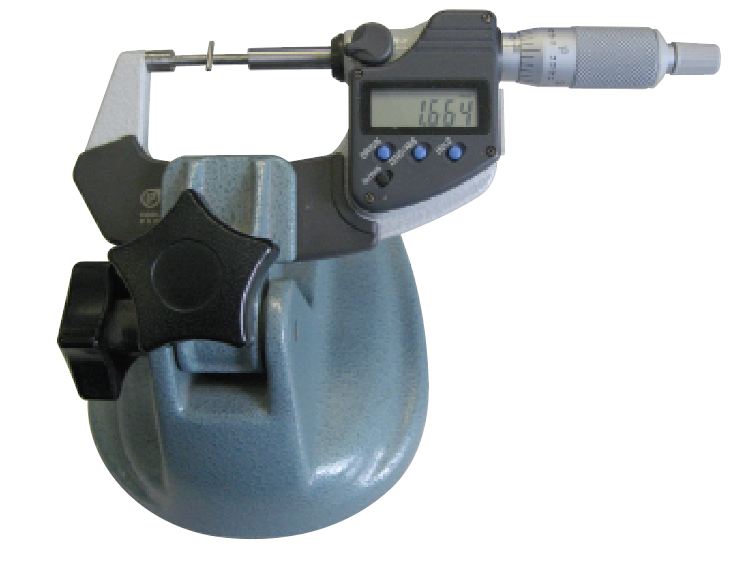

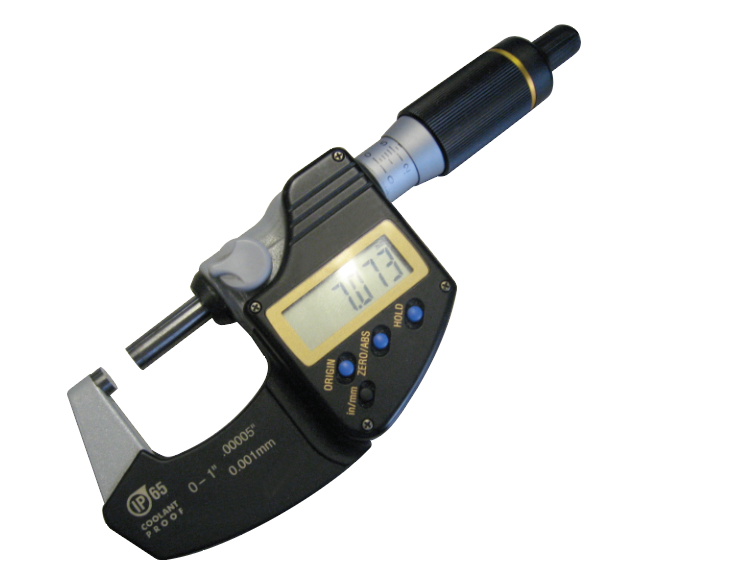

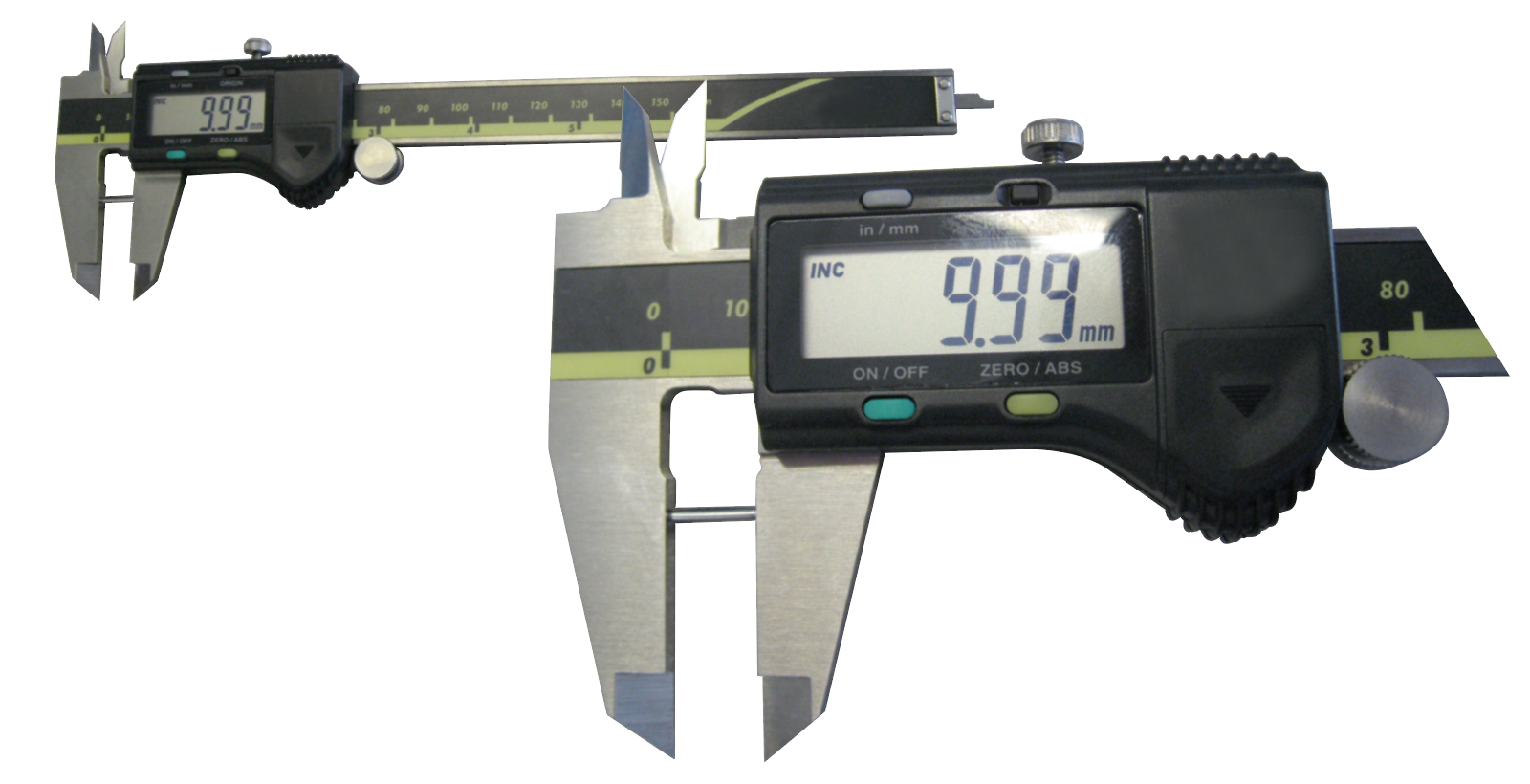

Durch die Verwendung eines Bügel-Messschraubenhalters (Abbildung 5) kann der Prüfer den Stift leichter zwischen den Messflächen der Bügelmessschraube fixieren und sicherstellen, dass kein übermäßiger Druck während der Messung ausgeübt wird. Halten Sie den Stift korrekt ausgerichtet zwischen Daumen und Zeigefinger und drehen Sie die Spindel der Bügelmessschraube vorsichtig herunter, bis die Messflächen den Stift berühren.

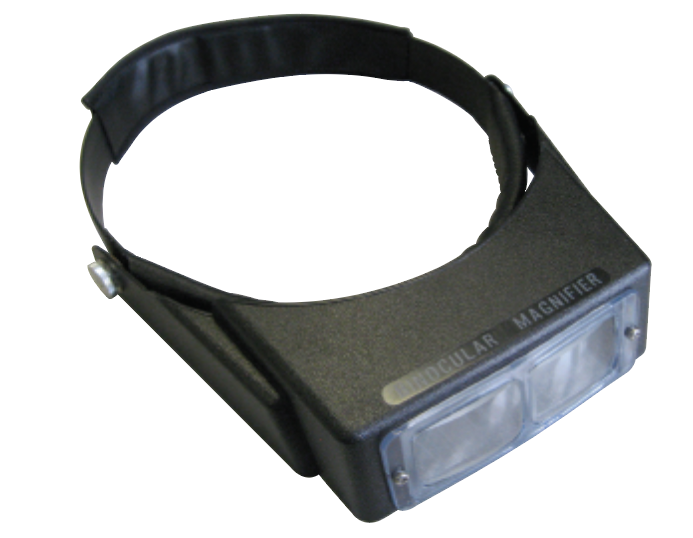

Aufgrund der extremen Flexibilität des Stifts ist die Prüfung mit äußerster Sorgfalt durchzuführen. Im Gegensatz zur Messung von starreren Komponenten sollte der Kontakt der Messflächen mit dem Stift anhand der Kopflupe (oder einer anderen Vergrößerungslinse) erkannt bzw. zwischen Daumen und Zeigefinger anstatt über das Festziehen des Stifts mit der Messschraubenspindel erfühlt werden. Wenn Sie fühlen, dass die Spindel der Bügelmessschraube den Stift nach dem ersten Kontakt „zusammendrückt“ wurde sie zu weit heruntergeschraubt und das Messergebnis ist falsch.

Die Verwendung eines KosmetikSpiralspannstifts der Serie 550 vereinfacht das Design, da ein Versatz der inneren und äußeren Bohrungen zueinander zur Erzeugung von Reibung nicht mehr erforderlich ist. Beabsichtigter Versatz ist in der Fertigung schwierig  zu kontrollieren und führt zu Spannungen im Scharnier, was Rissbildung und Herausfallen des Stiftes zur Folge hat. Nachfolgend einige Richtlinien, die bei der Gestaltung von Kosmetiketuis beachtet werden sollten:

Idealerweise sollten die Bohrungsdurchmesser im Deckel und Boden gleich groß sein.

• Wenn es nicht möglich ist, identische Bohrungsdurchmesser im Deckel und Boden zu fertigen, kann die Toleranz zwischen den äußeren und inneren Bohrungen wie folgt sein:
  • Äußere Bohrungen = Hälfte der unteren Toleranz
  • Innere Bohrungen = Hälfte der oberen Toleranz
• Der Versatz sollte nicht mehr als 0,05 mm betragen.
• Mindestens 60% der Stiftlänge sollten tragende Länge in der inneren Scharnierbohrung sein.
• Die Auflagefläche in jeder Scharnierbohrung sollte dreimal so gross wie der Durchmesser des Stiftes sein.
• Die Tiefe der inneren Scharnierbohrung sollte mindestens 0,35 mm tiefer sein, als die eingeführte Stiftlänge, um bei der Montage Risse am Bauteil zu vermeiden.
• Der minimale Durchmesser des Scharniers sollte zwei- bis dreimal so groß sein wie der Stiftdurchmesser, um eine ausreichende Wandstärke zu gewährleisten.
