PolskaWie man richtig Compression Limiters und Gewindeeinsätze miteinander verbindet
Von Christie L. Jones, Market Development Manager
Download dieses Technische PapierIn Anwendungen wo das Gegenstück auch aus Kunststoff ist ist ein Compression Limiter notwendig, um Kriechen zu verhindern oder Druckfreisetzung im Gegenstück durch Reduzierung der Reibkraft in der Verbindung.

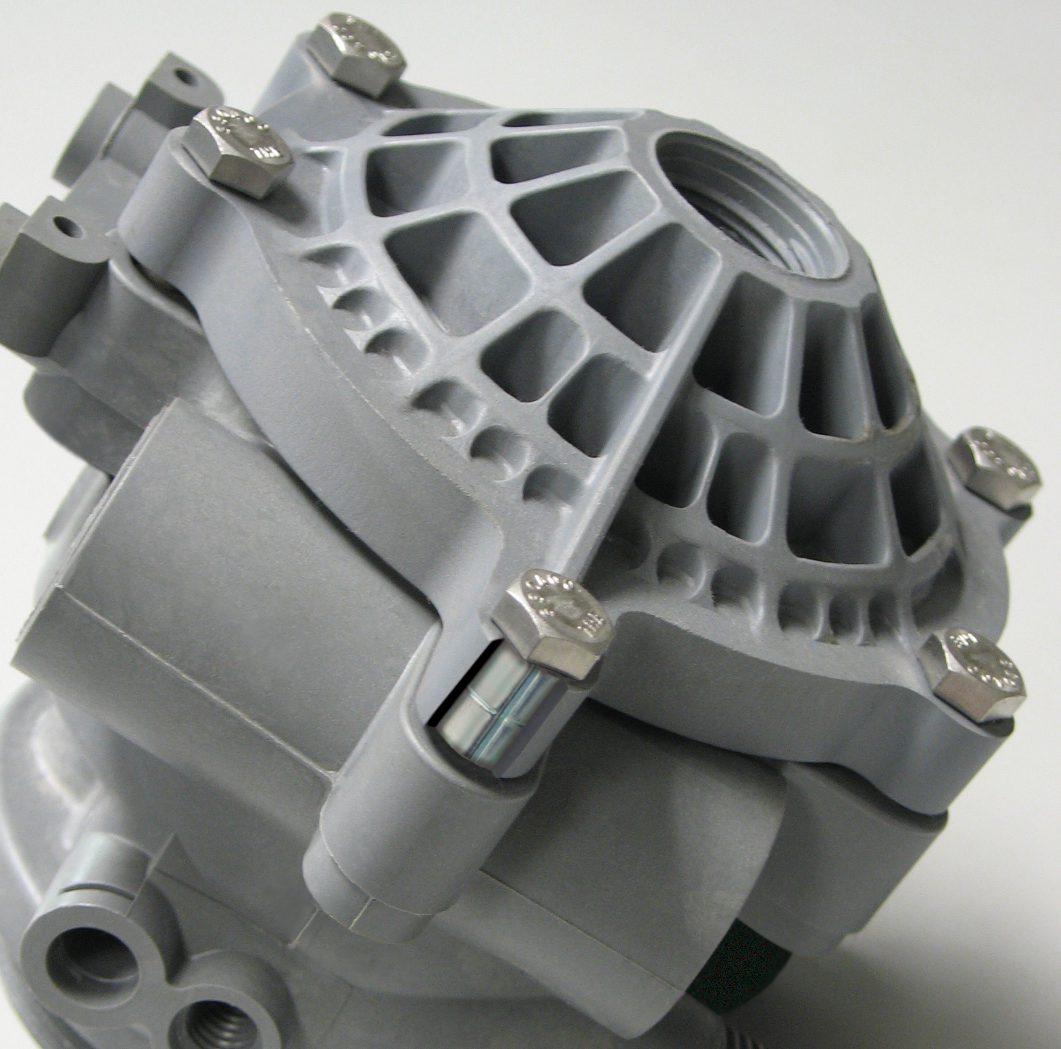

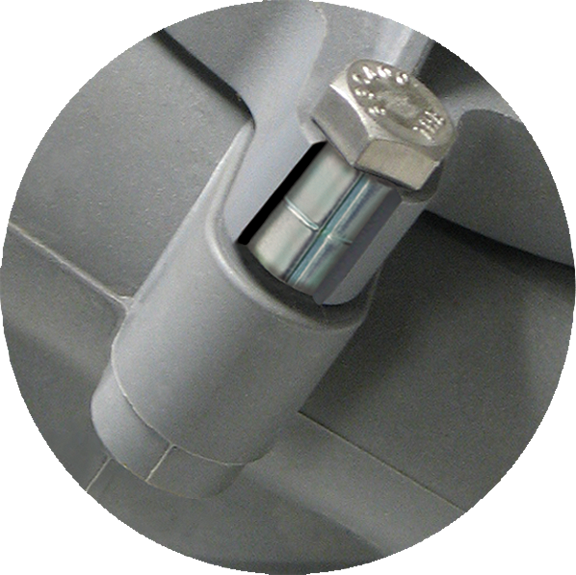

Ähnlich zu Gewindeeinsätzen werden Compression Limiter verwendet die Kunststoffteile eines Bausatzes von den Druckbelastungen zu schützen. Wenn der Bolzen angezogen wird um die erforderliche Bolzenverbindung herzustellen wird der Kunststoff zusammengedrückt. Der Compression Limiter absorbiert die Last die durch das Anziehen des Bolzens entsteht und isoliert den Kunststoff vor übermässigen Anzugsbelastungen.Ohne den Compression Limiter fliesst der Kunststoff was zu einer Lockerung führt und letztendlich das Versagen der Verbindung herbeiführt. Der Compression Limiter stellt sicher dass die Verbindung während der Lebensdauer des Produktes intakt bleibt.
Um sicherzustellen dass die Compression Limiter richtig verwendet werden sollten Sie an den Gewindeeinsatz anstossen so dass der Gewindeeinsatz und nicht der Kunststoff die Last trägt. Der Innendurchmesser des Compression Limiter des Gegenstücks muss grösser sein als der Aussendurchmesser der zu montierenden Schraube aber kleiner als der Führungszapfen oder der Durchmesser des Gewindeeinsatzes um ein herausziehen zu vermeiden.

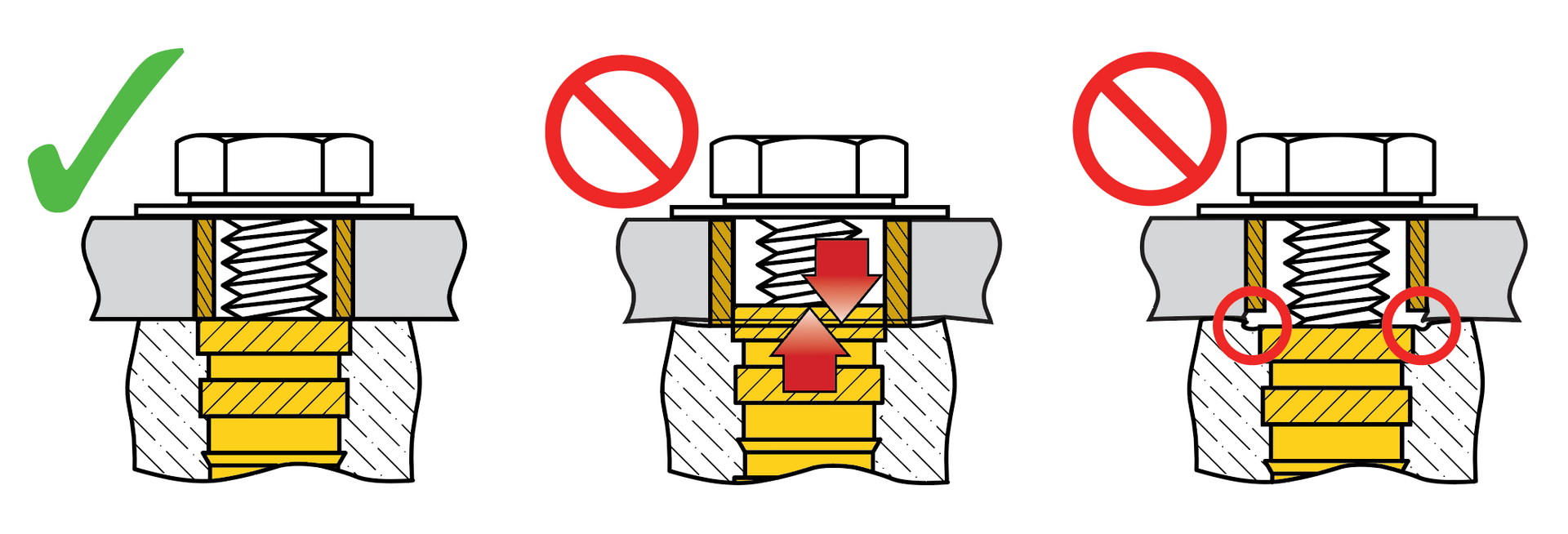

Von links nach rechts:
Passende Konfiguration | Überdrehen | Kriechen des Kunststoffs

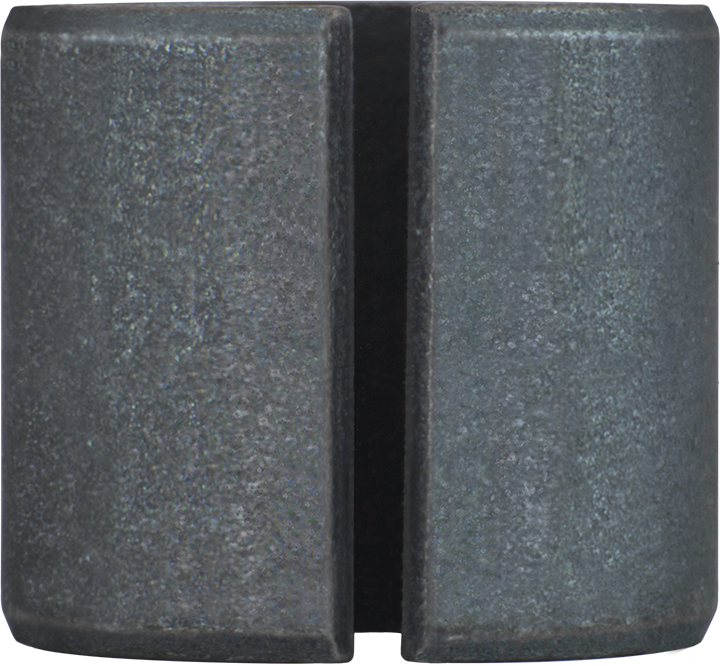

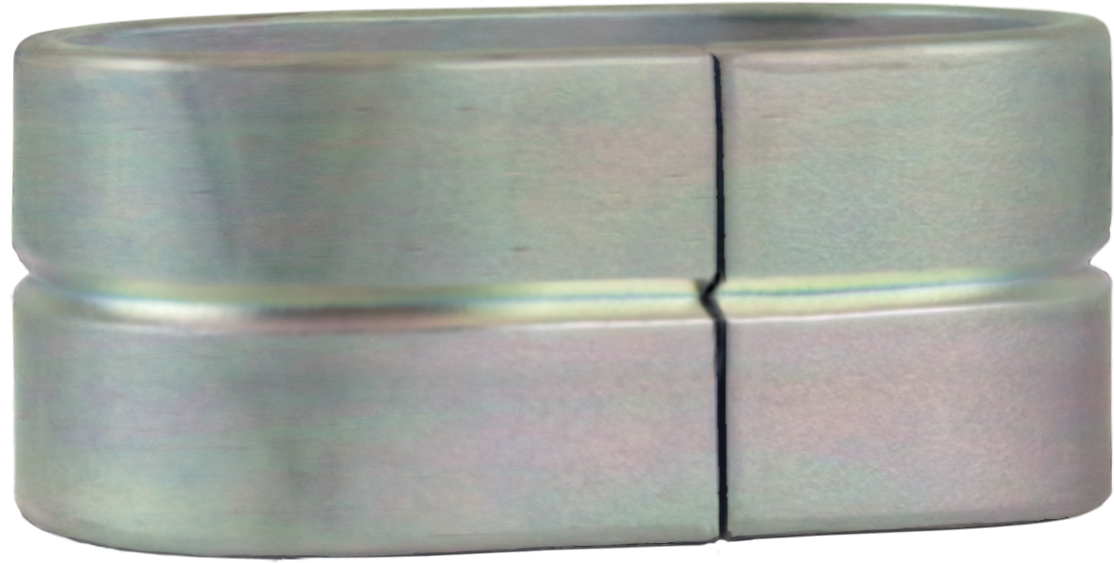

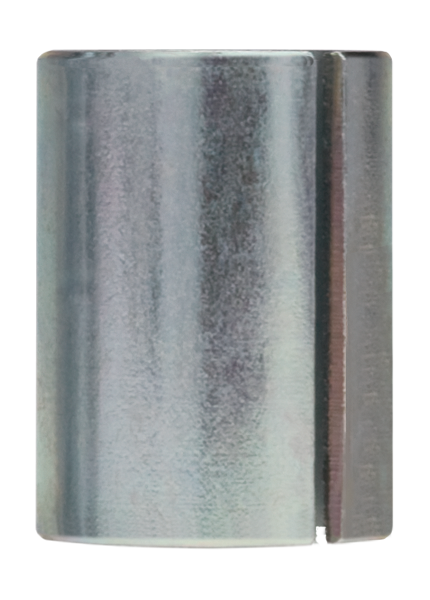

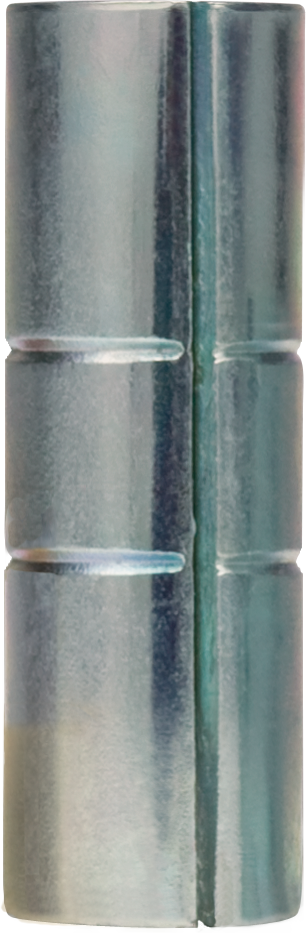

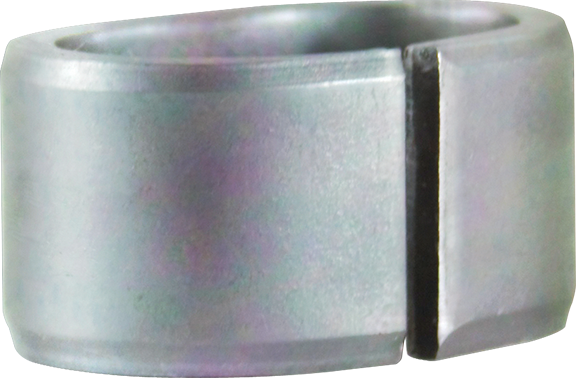

SPIROL offeriert 3 unterschiedliche Typen an Standard Compression Limiters was befähigt die kostengünstigsten Komponenten zu wählen für jede besondere Montage abhängend von Performance Anforderungen und Installationsmethoden.
Kopfzeilen-Einfügungen

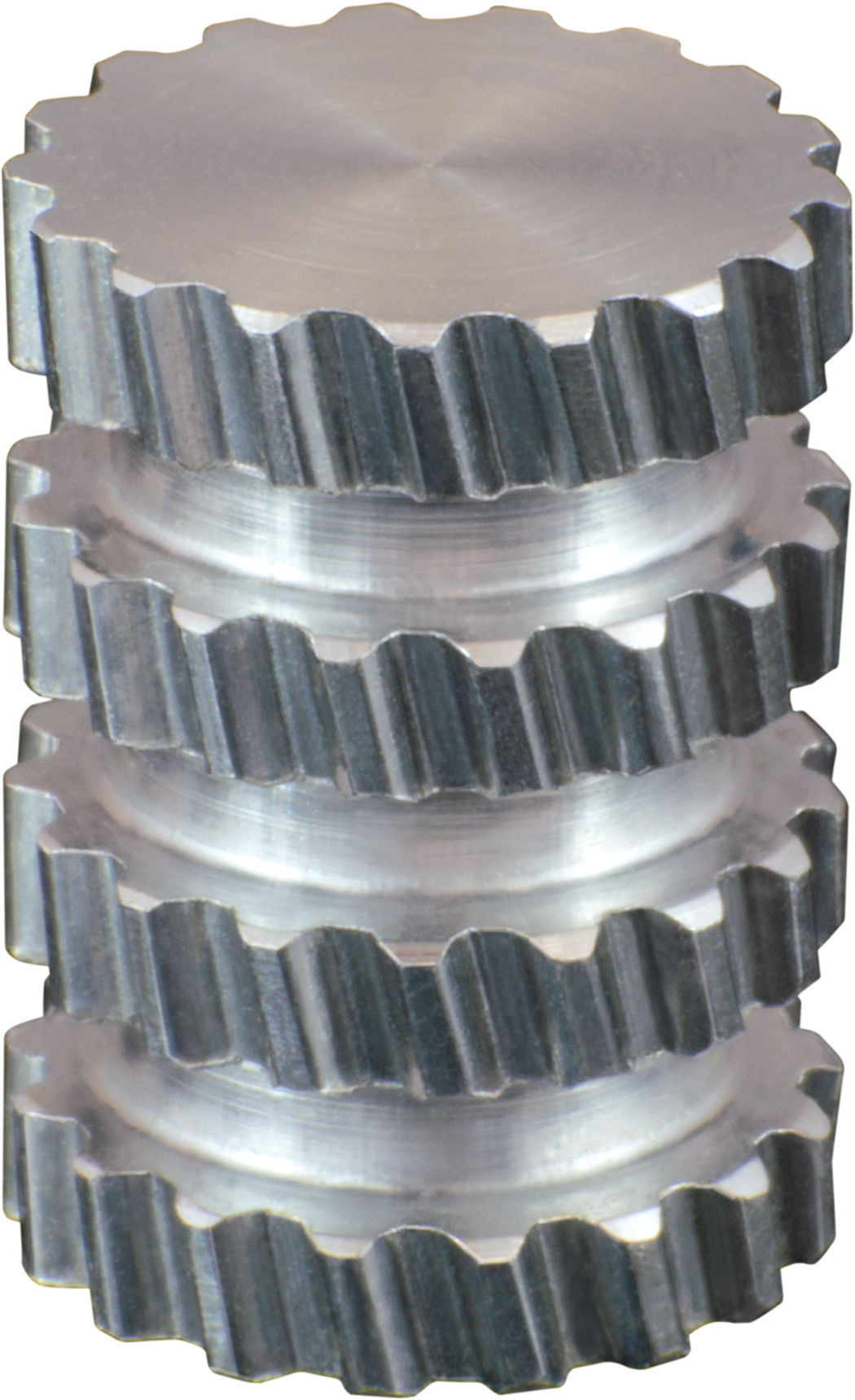

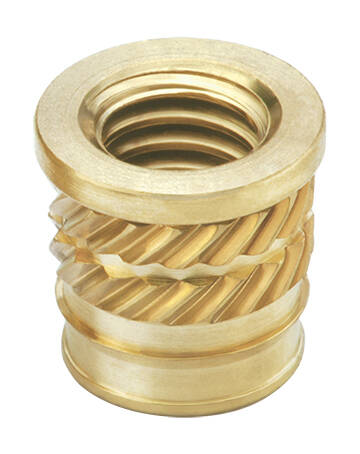

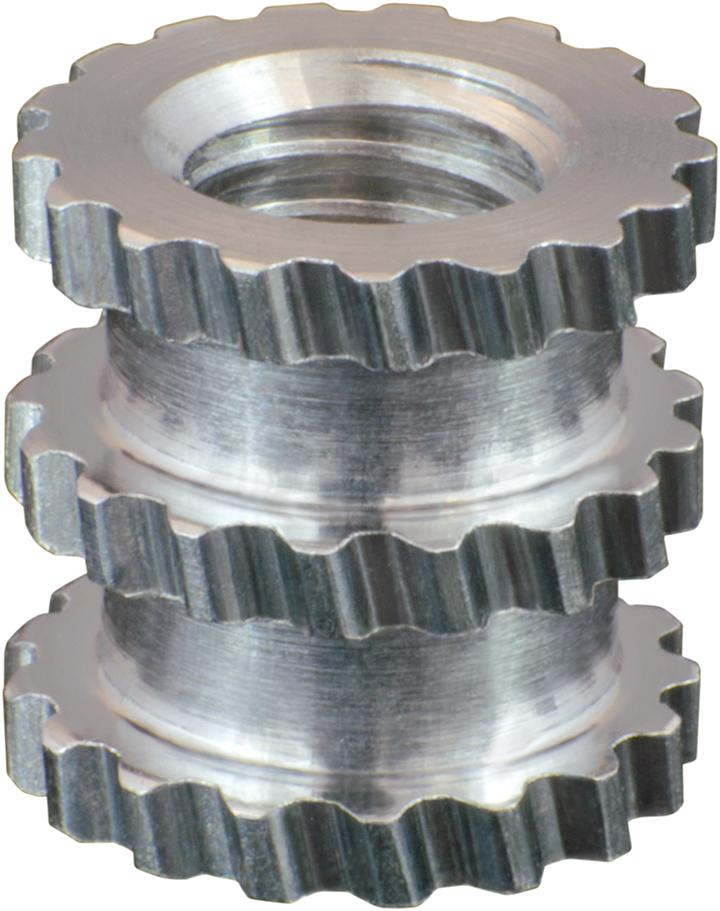

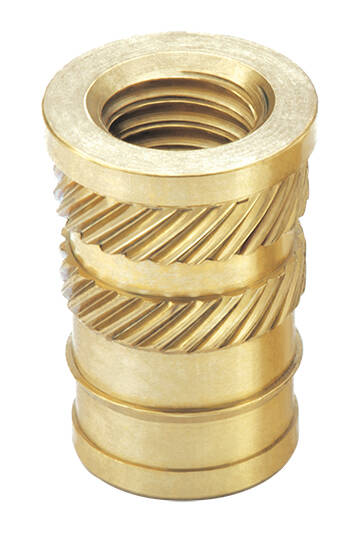

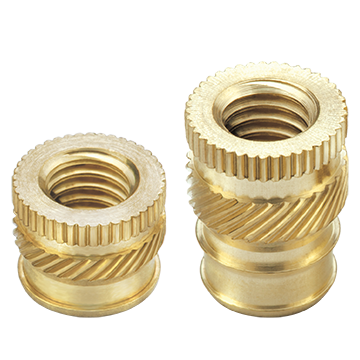

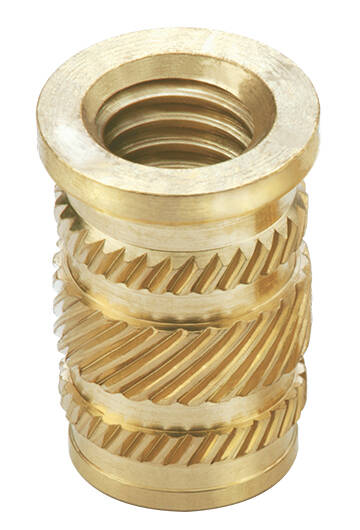

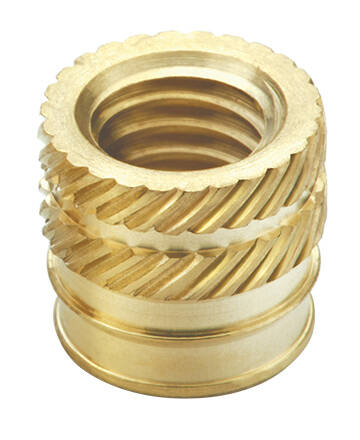

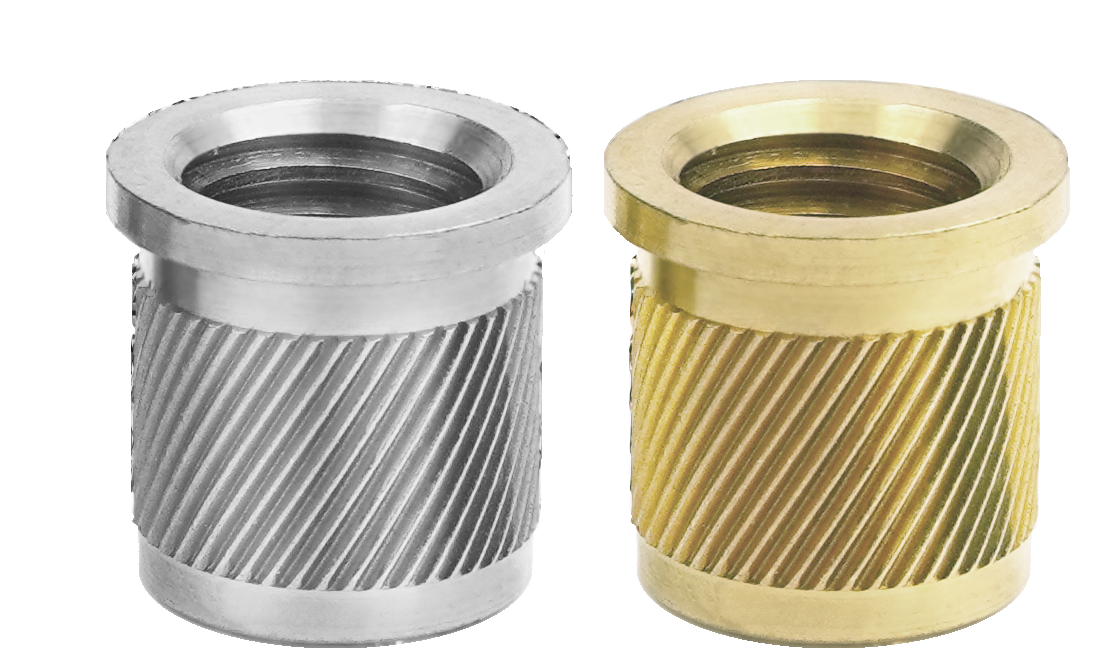

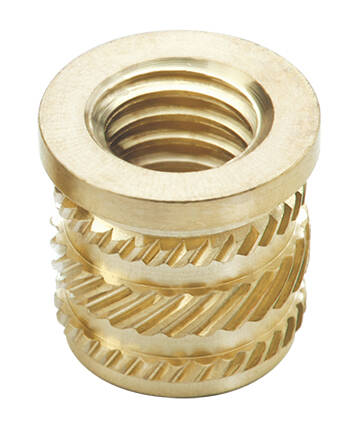

Gewindeeinsätze mit Kopf – Die SPIROL Serien 16, 20, 30 und 51 sind konstruiert für die Vergrösserung der Kontaktfläche für den Compression Limiter. Darüberhinaus haben die SPIROL Serien 14, 19, 60 und 61 üblicherweise genügend Oberfläche. In jedem Falle muss in der Konstruktionsphase ein passender Kontakt evaluiert werden.
Wenn der Führungsdurchmesser des verwendeten Gewindeeinsatzes zu klein für den Innendurchmesser des Compression Limiter ist kann ein Spezial Compression Limiter mit reduziertem Spiel zwischen der Montageschraube das Problem lösen. Dieses reduziert natürlich auch die erlaubte Ausrichtungsabweichung.
Falls die Oberfläche des Gewindeeinsatzes unangebracht ist für einen passenden Kontakt mit dem Compression Limiter ist die einzige Lösung einen Kunststoff im Gegenstück zu verwenden welcher gute Charakteristiken gegen Kriechen aufweist und bei der Verwendung eines Compression Limiter mit maximaler Wandstärke um besser die Spannungen zu verteilen. Überdrehen ist eine Besorgnis und muss dadurch angegangen werden dass ein Überdrehen der Schraube vermieden wird.
