PolskaWie wählen Sie die richtige Distanzhülse für Ihre Baugruppe aus?
von Tom Buchta, Präsident und Direktor für rohrförmige Produkt
Download dieses Technische Papier

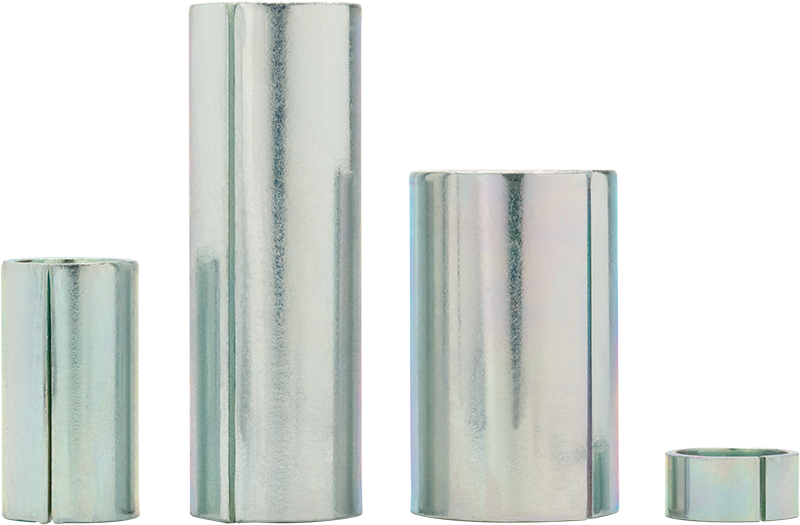

Es gibt viele verschiedene Ausführungen von Komponenten, die als Distanzhülsen, Abstandshalter, Abstandsbuchsen und Hülsen verwendet werden können. Zu den beliebten Varianten gehören abgeschnittene Rohre, Hülsen, Klemmringe, Kabeltüllen und mechanisch bearbeitete Teile. Eine kostengünstige Alternative zu diesen teureren Varianten sind rollgeformte rohrförmige Distanzhülsen.
SPIROL bietet Distanzhülsen aus Metall mit zwei Standard Wandstärken an, SP100 Standard-Distanzhülse und SP150 dickwandige Distanzhülse, um den spezifischen Anforderungen der Anwendung an Festigkeit und Tragfähigkeit gerecht zu werden. Die SP100 hat eine dünnere Wandstärke im Vergleich zur SP150. Distanzhülsen werden häufig in Verbindung mit einer Schraube verwendet und sind so konzipiert, dass sie einen Spielraum gegenüber Normschrauben und anderen Schraubengrößen bieten.
Die axiale Festigkeit ist ein wichtiger Faktor bei der Entscheidung, ob die Standard-Distanzhülse SP100 oder die dickwandige Distanzhülse SP150 verwendet werden soll. Konstrukteure bevorzugen die dickwandige Distanzhülse SP150, da sie aufgrund der dickeren Wandstärke robuster ist und eine höhere Klemmkraft aufnehmen kann als die StandardDistanzhülse SP100. Bei anderen Anwendungen kann die dickere Wandstärke für die größere Auflagefläche zur Verteilung der Klemmkraft auf die Kontaktflächen erforderlich sein. Dies ist besonders vorteilhaft, um ein Eindrücken des Materials zu verhindern, wenn die Distanzhülse zwischen zwei weichen Materialien geklemmt wird. Als allgemeine Faustregel gilt, dass SPIROL’s rollgeformte Distanzhülsen etwa 70% der axialen Festigkeit von abgeschnittenen Rohren oder Hülsen ähnlicher Größe, Material und Wandstärke haben. (Variationen in Wandstärke und Material-Ausführungen haben erhebliche Auswirkungen auf die Gesamtperformance).
Für Anwendungen in leichterer Ausführung, bei denen die Klemmkräfte geringer sind und die größere Auflagefläche nicht erforderlich ist, wird die Standard-Distanzhülse SP100 empfohlen. Die Standard-Distanzhülse SP100 ist nicht nur preiswerter, sondern reduziert auch das Gewicht der gesamten Baugruppe, da sie aus weniger Material besteht als die dickwandige Distanzhülse SP150.
Die Einsparungen, die Unternehmen durch die Verwendung von SPIROL rollgeformten Distanzhülsen anstelle von teureren Varianten von Abstandhaltern erzielen, werden durch SPIROL’ s proprietäre Rollformtechnologie erreicht, die eine Produktion mit hohen Geschwindigkeiten ermöglicht, ohne dass die Enden der Distanzhülsen nach dem Umformen wie bei abgeschnittenen Rohren nachträglich entgratet werden müssen. Darüber hinaus bietet SPIROL Distanzhülsen mit unterschiedlichen Durchmesser- und Längenkombinationen ab Lager an, Zwischenlängen können jedoch schnell und ohne Sonderwerkzeugkosten hergestellt werden.
SPIROL’ s Anwendungsingenieure sind bereit, Sie bei der Auswahl der am besten geeigneten rollgeformten Distanzhülse für Ihre spezifische Anwendung zu unterstützen.

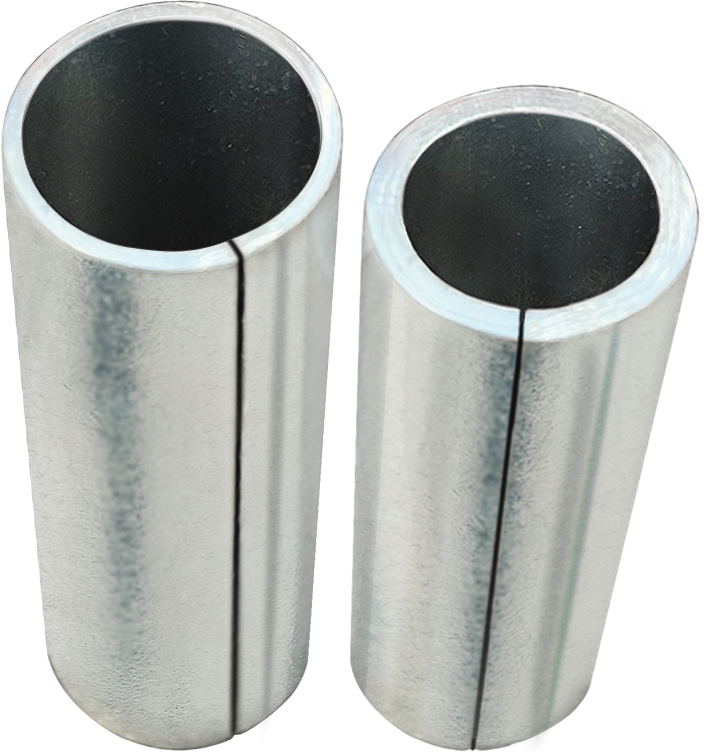

Unterschied in der Materialstärke zwischen der Standard-Distanzhülse SP100 (links) und der dickwandigen Distanzhülse SP150 (rechts)
Anwendung Flanschscharnier mit einer Schraube, die durch die Distanzhülse hindurch geführt wird.
