Wie wird ein Spiralspannstift demontiert?

von Christie Jones, VP - Director of Marketing

Im Gegensatz zu Zylinderstiften, die bei der Installation die Bohrung unmittelbar beschädigen, handelt es sich bei Spiralspannstiften um ein wartungsfähiges Verbindungselement, das ohne Beschädigung der aufnehmenden Bauteile demontiert werden kann - wenn es richtig durchgeführt wird. Der Schwierigkeitsgrad beim Entfernen der Spiralspannstifte ist jedoch je nach Bohrungstyp sehr unterschiedlich. Spiralspannstifte in Durchgangsbohrungen sind einfach und schnell zu entfernen. Hingegen sind die Möglichkeiten zum Entfernen von Spiralspannstiften aus Sacklochbohrungen begrenzt.

Spiralspannstifte sind in leichter, Standard- und schwerer Ausführung erhältlich.

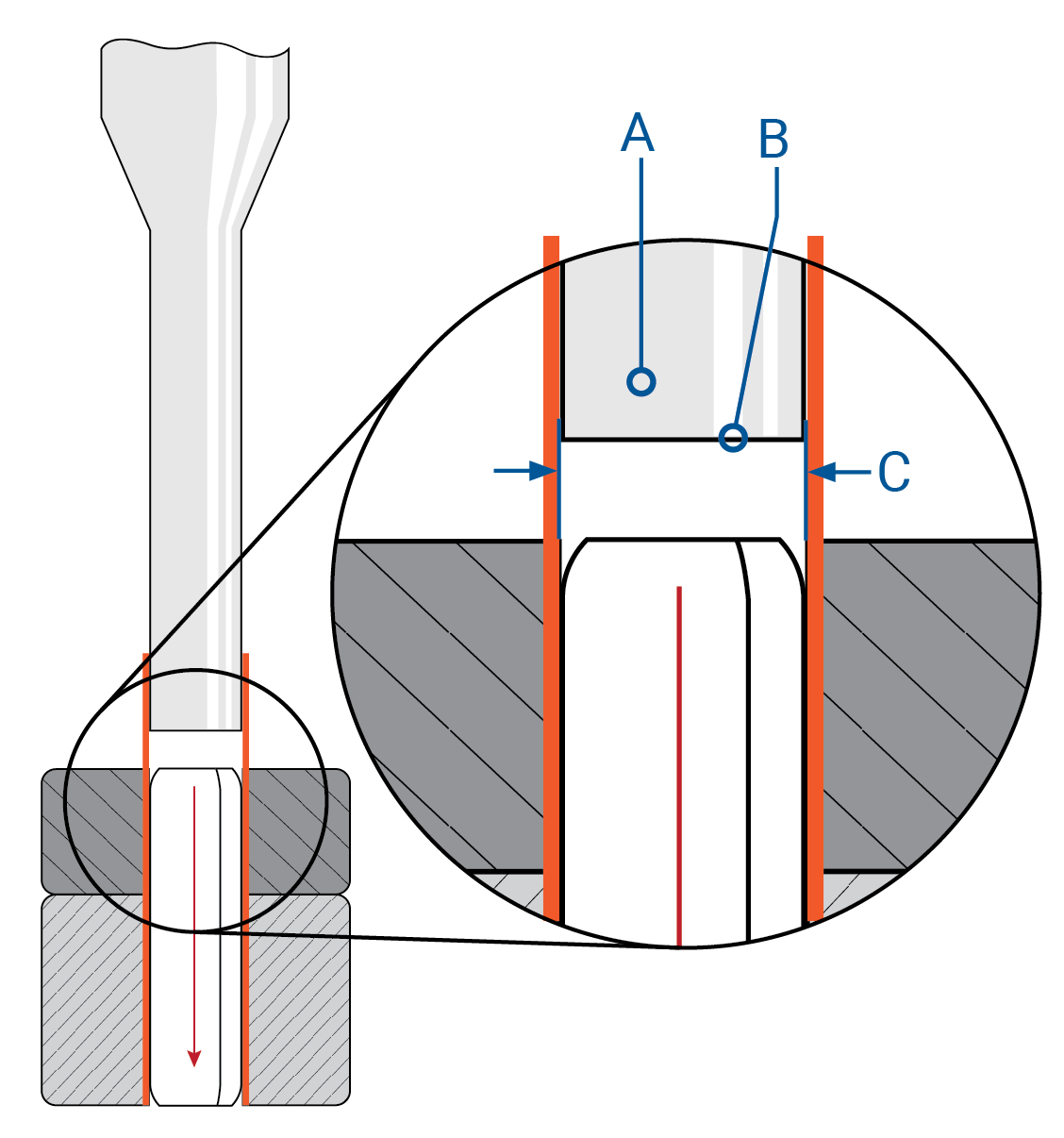

Bild 1
A: Durchmesser des Durchschlags ≈ Bohrungsdurchmesser
B: Flaches, kantiges Ende des Durchschlags
C: Bohrungsdurchmesser

Entfernen aus Durchgangsbohrungen

In Baugruppen mit Durchgangsbohrungen können Spiralspannstifte einfach und schnell demontiert werden. Bestimmen Sie zunächst den Bohrungsdurchmesser. Suchen Sie dann einen Durchschlag mit dem gleichen Nenndurchmesser. Der Durchschlag muss ein flaches, kantiges Ende und einen durchgängig gleichmäßigen Durchmesser haben. Auf keinen Fall darf der Durchmesser an dem Ende des Durchschlags, mit dem er mit dem Stift in Berührung kommt, kleiner sein als der Durchmesser der äußersten Windung des Spiralspannstifts. Führen Sie den Durchschlag in die Bohrung ein und treiben Sie diesen dann vorsichtig mit einem Hammer oder einer Presse voran, bis der Spiralspannstift auf der anderen Seite austritt. Wenn Sie dies richtig machen, wird die Baugruppe nicht beschädigt und der Spiralspannstift kann nach der Wartung der Komponenten wieder in die Baugruppe eingebaut werden. Obwohl dies für geschlitzte Spannhülsen sinnvoll ist, sollten Sie keinen Durchschlag mit abgerundeten Kanten zum Entfernen von Spiralspannstiften verwenden (Bild 1).

Entfernen aus Sacklochbohrungen

Baugruppen mit Sacklochbohrungen stellen eine große Herausforderung dar. Es gibt zwar viele Ansätze zum Entfernen von Stiften mit unterschiedlichem Erfolg, aber die effektivste Methode zum Entfernen ist der Einsatz einer Erodiermaschine (Senkerodiermaschine). Bei einigen Anwendungen kann das Bohren in die Stiftachse, wenn es vorsichtig und mit Kühlmittel durchgeführt wird, den Spiralspannstift so weit entfernen, dass er manuell mit einer Zange aus der Bohrung “herausgezogen” werden kann (Bild 2). In einigen Fällen verwenden Hersteller mit Sacklochbohrungen, die eine Wartungsmöglichkeit erfordern, einen Stift, der aus der Bohrung herausragt, so dass sie ihn am Außendurchmesser greifen und mit einer Zange aus der Bohrung herausziehen können.

Conclusion

Konstrukteure sollten die Anforderungen an die Wartungsfreundlichkeit ihrer Baugruppe berücksichtigen und die Konstruktion der aufnehmenden Bauteile an diese Anforderungen anpassen. Es muss nicht nur auf die Einfachheit der Stiftinstallation geachtet werden, sondern auch auf die einfache Möglichkeit, den Stift zu entfernen.

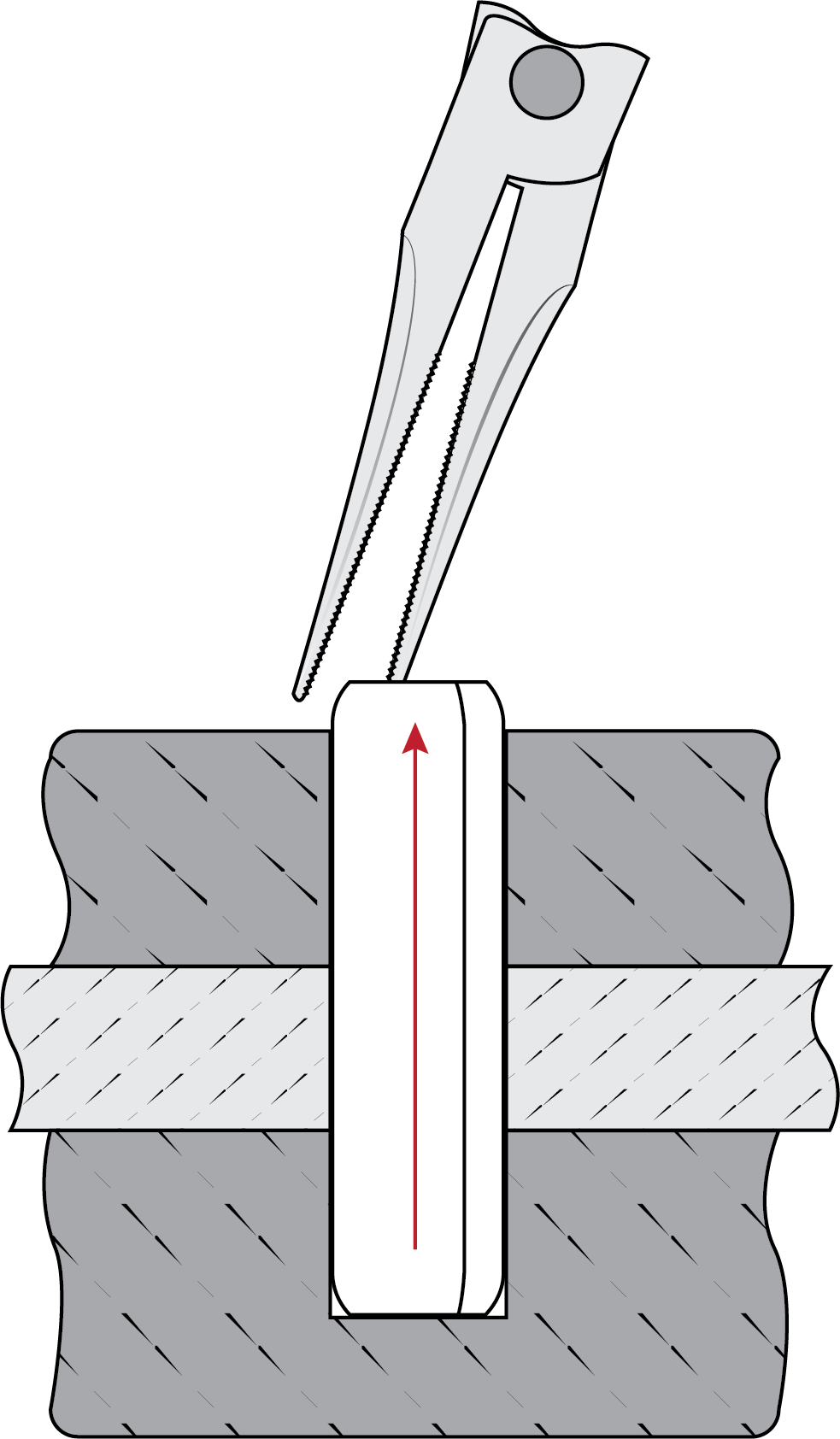

Bild 2

Download dieses Technische Papier

Artikel ursprünglich geschrieben von Jeff Greenwood
